Chantier SCI Belle Clinique | Le Pontet

  • Date :
  • Localisation : SCI BELLE CLINIQUE rue des hirondelles, 84130 Le pontet
Partager :

Chantier SCI Belle Clinique | Le Pontet

Les équipes PPS Climatique ont réalisées :
- Installation d'un réseau eau froide, eau chaude et évacuation
- Installation d'un réseau de ventilation
- Installation d'un chauffage type VRV

INSTALLATION D’UN RESEAU EAU FROIDE, EAU CHAUDE et ÉVACUATION

  • Durée d'intervention :  10 jours
  • Engins et machines mobilisés :  Véhicule atelier +  Lève matériaux
  • Equipe mobilisée :  1 équipe de 2 personnes
  • Contraintes et difficultés :  A la demande de la MOA, réalisation d’un forage et filtration de cette eau pour le nettoyage des chenils et chatteries

 Etude réalisé par notre BE et chargé d’affaire

  • Etude du cheminement et du fil d’eau suivant contrainte du bâtiment et du terrain pour le réseau EU.

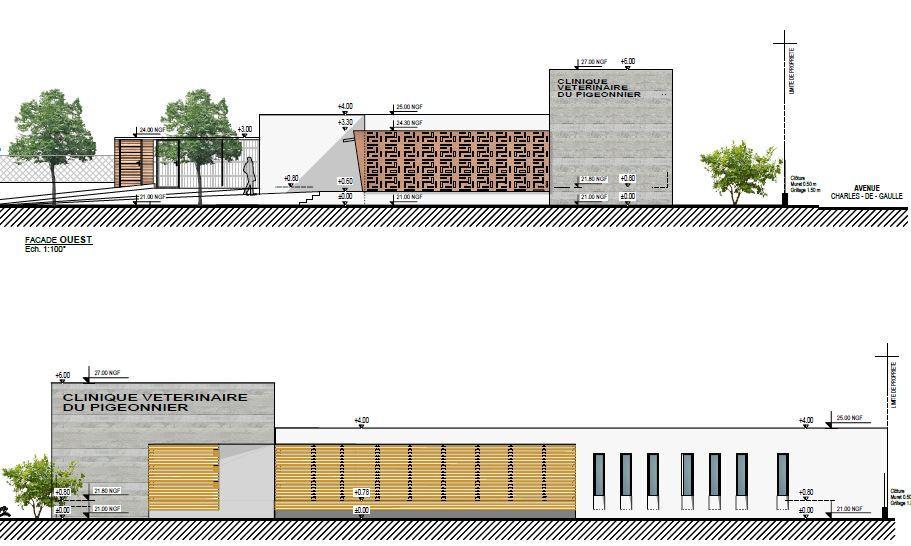

  • Réalisation de plan d’étude afin de pouvoir répondre au mieux aux exigences techniques du bâtiment suite aux demandes de la MOA et MO
  • Réalisation de plan de réservation distribué aux diverses corps d’état.
  • Réalisation de plan d’exécution afin de guider nos collaborateurs sur les tâches à faires.

 Installation d’un réseau de distribution eau froide, eau froide non potable, eau chaude et eau usée

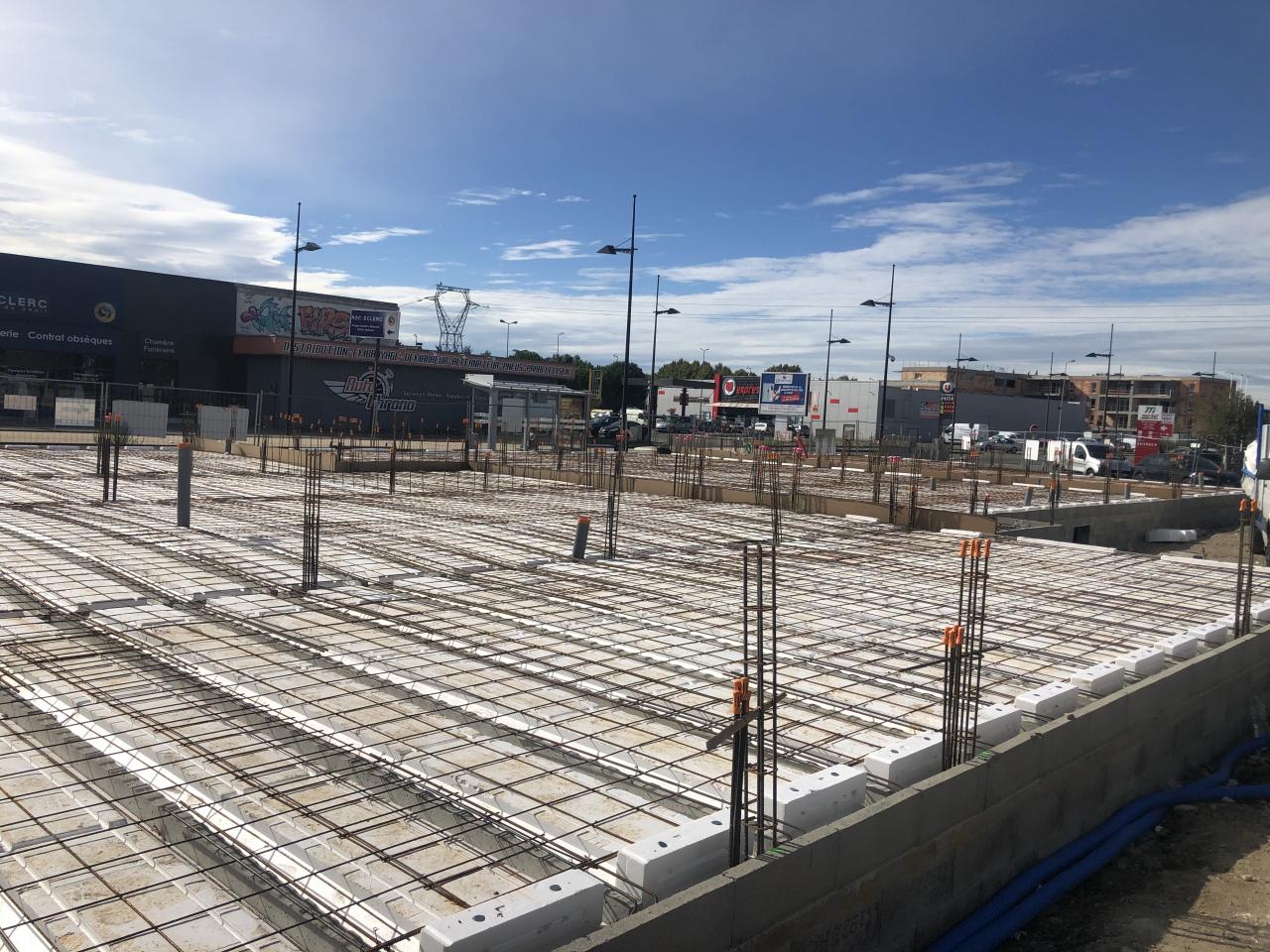

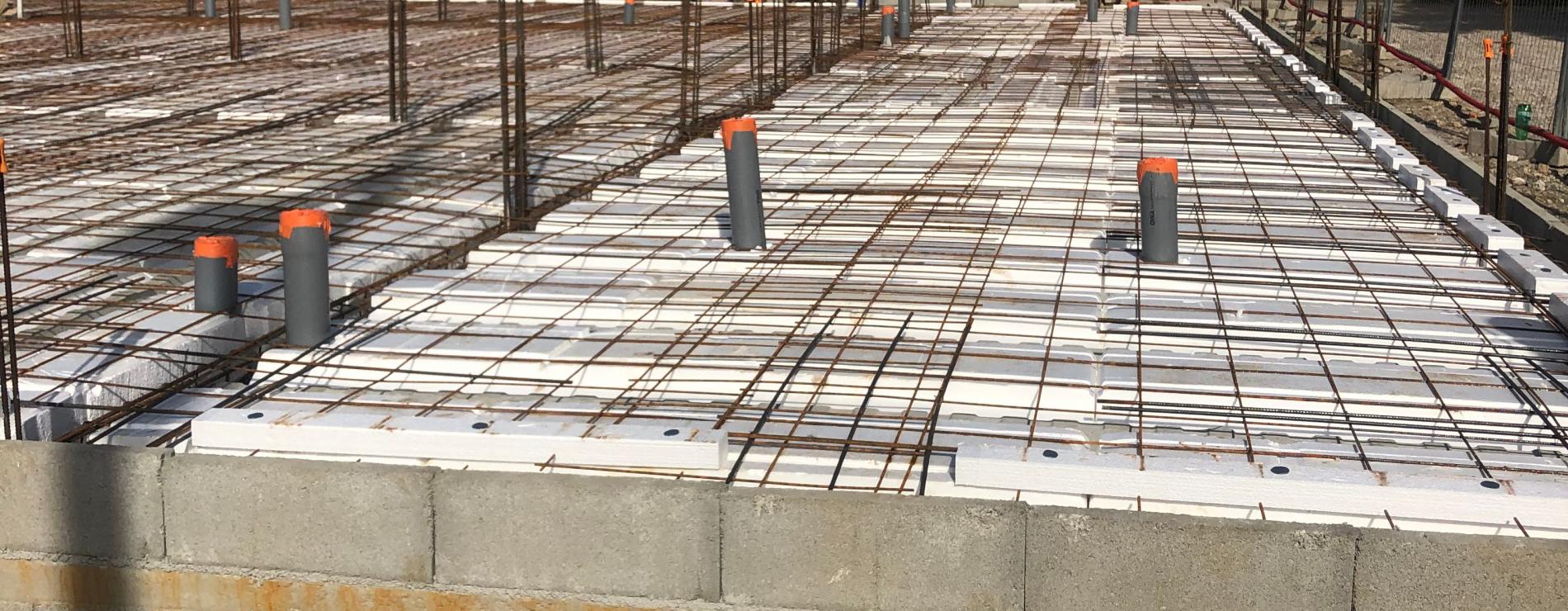

  • Pose d’un réseau eau usée en vide sanitaire avant le coulage de la dalle
  • Installation d’une pompe dans un forage réalisé par un autre corp d’état
  • Installation d’un réseau de distribution en PER EF et EFor et ECS sur le dallage avant le coulage d’un ravoirage.
  • Incorporation des alimentations des divers points (lavabo wc etc..) dans doublage placo
  • Pose et raccordement des sanitaires
  • Pose d’un ballon ECS de 300 litres
  • Installation d’un bouclage sanitaire
  • Réception du chantier avec maître d’œuvre
  • Réalisation d’un DOE dossier d'ouvrage exécuté remis au maitre d’œuvre et maitre d’ouvrage

--------

INSTALLATION D’UN CHAUFFAGE TYPE VRV

Etude réalisé par notre BE et chargé d’affaire

  • Etude thermique du bâtiment et besoin en chauffage
  • Réalisation de plan d’étude afin de pouvoir répondre au mieux aux exigences techniques du bâtiment suite aux demandes de la MOA et MO
  • Réalisation de plan de réservation distribué aux diverses corps d’état.
  • Réalisation de plan d’exécution afin de guider nos collaborateurs sur les taches à faires.

 Installation d’un réseau de chauffage réversible à détente direct sur 2 niveaux type VRV

  • Pose de 1 groupe VRV en toiture par le biais d’une grue mise à disposition par le lot gros œuvre.
  • Pose d’une crosse de pénétration étanche en toiture pour la pénétration de la tuyauterie entre l’extérieur et l’intérieur du bâtiment.
  • Installation de supportage type chemin de câble
  • Installation d’un réseau en cuivre isolé frigorifique selon plan d’exécution établie
  • Soudure du réseau sous azote
  • Vérification de l’étanchéité du réseau sous pression azote.
  • Installation d’un réseau en PVC pour évacuer les condensats de toutes les cassettes.
  • Installation d’un réseau électrique type BUS pour la communication des cassettes et du groupe VRV.
  • Pose de gainable en faux plafond et raccordement au réseau cuivre.
  • Mise en service et essai 1 mois avant réception du chantier
  • Réception du chantier avec maître d’œuvre
  • Réalisation d’un DOE dossier d'ouvrage exécuté remis au maitre d’œuvre et maitre d’ouvrage

--------

INSTALLATION D’UN RÉSEAU DE VENTILATION

 Installation d’un réseau de ventilation VMC en gaine GALVA

  • Pose d’un groupe extracteur de ventilation type C4 en toiture
  • Pose d’un Té souche en toiture pour la pénétration de la gaine de ventilation entre l’extérieur et l’intérieur du bâtiment.
  • Installation d’un réseau en GALVA suivant les plans d’exécution suivant BE
  • Vérification de l’étanchéité du réseau
  • Pose des bouches de ventilation en faux plafond
  • Essai et vérification des débits suivant étude
  • Mise en service et essai 1 mois avant réception du chantier
  • Réception du chantier avec maître d’œuvre
  • Réalisation d’un DOE dossier d'ouvrage exécuté remis au maitre d’œuvre et maitre d’ouvrage
